해상풍력 하부구조물

1. 해상풍력 하부구조물의 종류

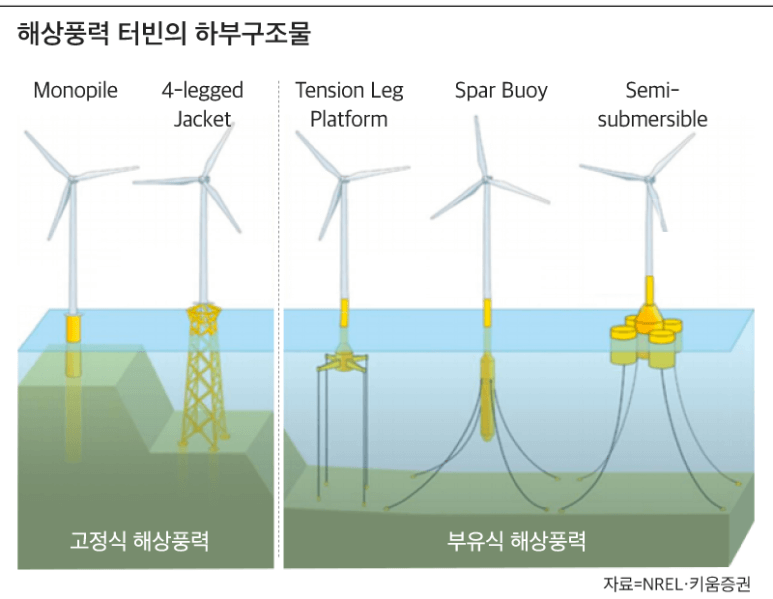

해상풍력 하부구조물은 고정식 해상풍력과 부유식 해상풍력에 따라 여러 종류가 있습니다. 고정식 해상풍력 하부구조물은 모노파일, 트라이포드, 자켓 등이 있으며, 부유식 해상풍력 하부구조물은 반잠수식, 원통식, 인장계류형 등이 있습니다. 사진은 위의 사진을 중심으로 보면 되며, 위 사진에 '인장계류형'이 없어 아래 사진을 함께 가져왔습니다.

출처 : 조선비즈

출처 : NREL, 키움증권

종류		설명
고정식	모노파일(Monopile)	- 대형 후판(두꺼운 철판)을 용접해 만든 원통형 구조물 - 모노파일은 암반층에 설치가 어렵다는 약점이 있지만, 다른 해상풍력 하부구조물보다 공사 기간이 짧고 비용도 저렴함 - 해상풍력 하부구조물 자켓(Jacket)은 시공에 한달가량이 소요되지만, 모노파일은 하루면 가능 - 제작과 설치가 용이하지만, 피로하중으로 인한 파괴, 부식으로 인한 환경문제가 발생할 수 있음
	트라이포드(Tri-Pod)	- 대용량 터빈을 사용 - 저항성이 우수하고 구조가 양호 - 경제성이 낮음
	자켓(Jacket)	- 지반처리를 최소화하고, 소구경 파일을 씀 - 피로하중으로 인한 파괴가 발생할 수 있음
부유식	반잠수식(Semi-Sub)	- 육상제작 후 해상이동이 용이 - 높은 제작비
	원통식(Spar Buoy)	안정성이 있지만 초대형 해상작업선이 필요
	인장계류형(Tension Leg Platform)	안정성이 우수하지만 실증 사례가 적음



사례)

한국부유식풍력(케이에프윈드)의 주주사인 오션윈즈(Ocean Winds)가 프랑스에 부유식 해상풍력 단지를 건설하는데 프린서플파워(Principle Power)사가 개발한 3세대 반잠수식 부유체 기술을 적용한다고 합니다.

아래 사진에서 보는 것이 바로 반잠수식 부유체네요. 한국부유식풍력(케이에프윈드) 대표는 우리나라 울산에서 추진 중인 1.2GW 부유식 해상풍력 단지에도 이 기술이 적용될 것이라고 합니다.

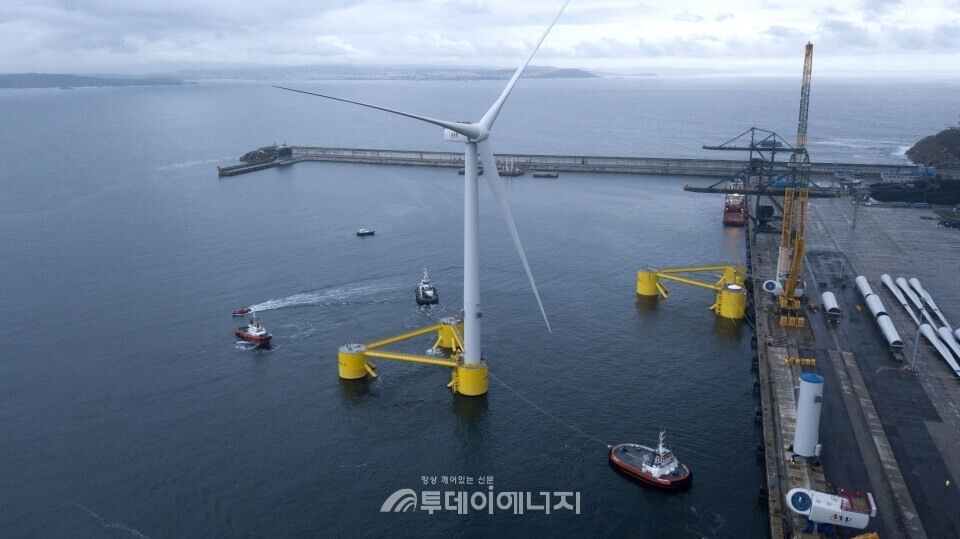

오션윈즈의 '윈드플로트 아틀란틱' 해상풍력단지 / 출처 : 투데이에너지

오션윈즈, 佛 루카트 부유식풍력 최종 투자승인 - 투데이에너지 (todayenergy.kr)

오션윈즈, 佛 루카트 부유식풍력 최종 투자승인 - 투데이에너지



2. 해상풍력 하부구조물 관련 업체

1) 삼강엠앤티

- SK에코플랜트의 자회사

- SK에코플랜트로부터 조달한 자금을 신공장 건설에 활용 : 경남 고성에 신공장 착공 계획(모노파일(Monopile) 25만 톤, 재킷(Jacket) 15만 톤, 플로터(Floater) 20만 톤 등 생산 예정)

- 대만, 일본 등 아시아 시장에서 해상풍력 하부구조물 수주를 키우고 있어 공장 증설이 필요한 상황임. 2021년 삼강엠앤티의 해상풍력 하부구조물 수주액은 7812억 원으로 전년 1766억 원 대비 4배 넘게 늘었음.



더벨 - 국내 최고 자본시장(Capital Markets) 미디어 (thebell.co.kr)

SK에코플랜트, 삼강엠앤티 인수 내달 마무리



2) 세아제강

세아윈드- 영국 모노파일 공장 건설중



3) HSG성동조선



4) 세진중공업



5) GS엔텍

22년도 7월에 GS엔텍에서 모노파일 방식의 해상풍력 하부구조물 사업에 진출한다고 밝혔습니다. 기존에 플랜트용 타워기를 생산하던 울산공장 설비를 올해 안에 개조·증설할 예정이라고 합니다.(국내 첫 모노파일 제조업체 예상)



‘적자 지속’ GS엔텍, 해상풍력발전 하부 구조물 사업 추진 - 조선비즈 (chosun.com)

‘적자 지속’ GS엔텍, 해상풍력발전 하부 구조물 사업 추진



6) 선박해양플랜트연구소

15MW급 부유식 해상풍력 플랫폼에 대한 AIP 인증 획득

KRISO, 초대형 부유식 해상풍력 플랫폼 개발 - 투데이에너지 (todayenergy.kr)

KRISO, 초대형 부유식 해상풍력 플랫폼 개발 - 투데이에너지
